Pipe laser cutting machine

Ընդհանուր տեղեկություն
Համարվող ապարատներ

Ծագման վայր:	Չինաստան
Բրենդի անուն:	WeiLi
Մոդելի համարը:	F15GS3015G, F20GS3015G
Սերտիֆիկացում:	ISO9001

Minimum Order Quantity:	1
📐	Կախված մոդելի համարից
Պատվիրման մանրամասները.	Փայտե տուփ, ջրակայուն
Առաքման ժամանակ:	20 օր
Վճարման պայմանները.	ներդրում 30%, վճարել 70% մնացորդը առաքման նախորդ
Մատակարարման կարողություն:	Գերազանց արտադրական հնարավորություններ խոշոր պատվերների համար

Նկարագրություն

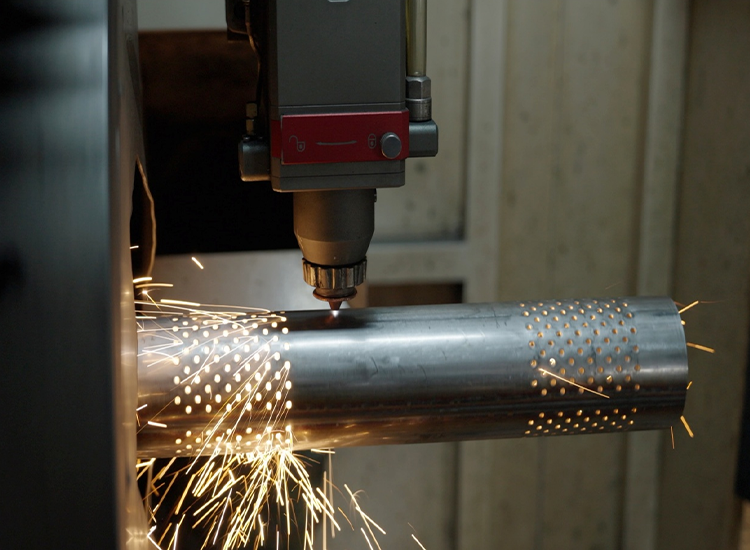

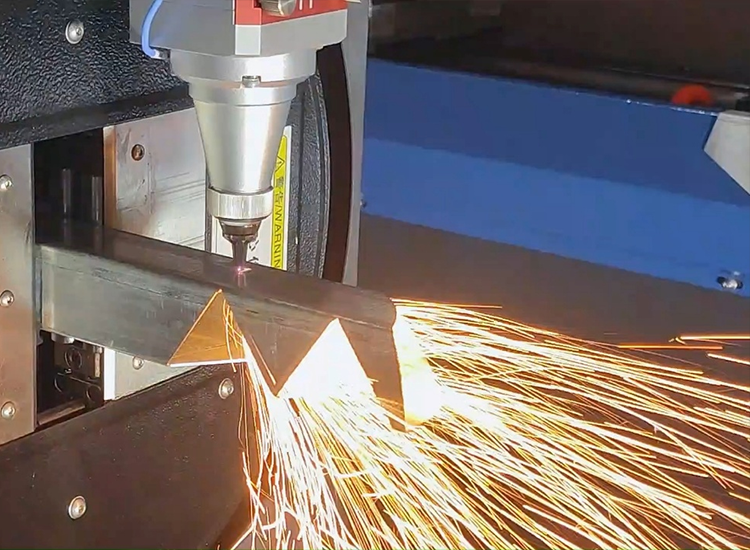

Լազերային խողովակների կտրման սարքը ավտոմատացված սարքավորում է, որը նախատեսված է մետաղական խողովակներ (շրջանաձև, քառակուսի և անկանոն ձևի խողովակներ և այլն) բարձր ճշգրտությամբ կտրելու համար: Այն ինտեգրում է լազերային տեխնոլոգիան, CNC համակարգը և մեխանիկական հաղորդակցման տեխնոլոգիան:

Դիմումներ

WiseCAM LS2000-ը մասնագիտական գործողությունների համակարգ է, որը հեշտ է տեղադրելու և պարզ է ստուգման համար՝ ունենալով գերազանց աշխատանքային հատկություններ:

1. Այն աջակցում է թռիչքով կտրում, առաջացող լար, անընդհատ միկրո միացում և ֆիլմով ծածկված կտրում նման հիմնական գործընթացներին:

2. Աջակցում է գերազանց ֆունկցիաների, ինչպիսիք են երկու մակարդակի թափանցում, տարողության եզրի հայտնաբերում, էլեկտրական ֆոկուսի կարգավորում, ավտոմատ դասավորություն և այլն:

3. Աջակցում է գերազանց գործընթացների, ինչպիսիք են սառեցման կետերը, QR կոդերը և կտրման գծերը:

4. Աջակցում է ճշգրիտ կտրման գործընթացների, ինչպիսին են կտրման սկիզբը և ավարտը:

5. Աջակցում է վաղաժամկետ գազի արտանետմանը և գազային լվացմանը:

6. Աջակցում է երկակի վարուղով սխալների հայտնաբերման ֆունկցիային:

7. Աջակցում է գործընթացային ճանապարհի վիճակագրությանը՝ հեշտացնելով հաշվարկումները:

Մատակարարումներ

உபகரணம் மாதிரி	Տեխնիկական հատկանիշ	F15GS3015G	F20GS3015G
Լազեր Գլուխ	Լազերային ալիքային երկարություն	1070nm	1070nm
	Մանրաթելի սրունքի տրամագիծ	50մկմ	50մկմ
	Լուսաէլեկտրական արդյունավետություն	42%, ցածր էներգասպառում	42%, ցածր էներգասպառում
	Լազերային իմպուլսների կրկնման հաճախականություն	5KHZ	5KHZ
	Առավելագույն լազերային ելքային հզորություն	1500Վտ	2000W
	Մաքսիմալ შարժի ունակություն	4կվտ	5KW
	Էլեկտրամատակարարում	3PH/AC380V±10%/50HZ	3PH/AC380V±10%/50HZ
	Ջրի ճնշում	≤5bar	≤5bar
Կտորի գլխ	Ֆոկուսավորման լինզա	F125	F125
	Կոլիմացիոն օբյեկտիվ	F100	F100
	Պաշտպանիչ ոսպնյակ	¢28*4	¢28*4
Կտրման սահմանություն	Առավելագույն ածխածին պողպատ	10մմ	16մմ
Կտրման սահմանություն	Առավելագույն չժանգոտվող պողպատ	6մմ	8մմ
Սեղանի պարամետրեր	Արդյունավետ կտրման տիրույթ	3մ*1.5մ	3մ*1.5մ
	Կտրող գլխի բարձրացման ընթացք	≤120մմ	≤120մմ
	X, Y առանցքների կրկնվող դիրքավորման ճշգրտություն	±0,02 մմ	±0,02 մմ
	Առավելագույն X/Y առանցքի շարժման արագություն	60 մ/րոպ	60 մ/րոպ
	Աշխատանքային սեղանի բարձրությունը հատակից	650մմ	650մմ
	Գլխավոր սարքի չափսերը (Երկայնք×Լայնք×Բարձրություն)	4.6մx2.4մx2մ	4.6մx2.4մx2մ
娐嫬梫구	Աշխատանքային միջավայրի ջերմաստիճան	0～40 °C	0～40 °C
	Էլեկտրաէներգիայի պահանջ	3P1N380V(±10%)/50Հց	3P1N380V(±10%)/50Հց
	Ընդհանուր սարքի հզորություն (օդի սեղմիչն առանձին)	15 կիլովատ	17 կիլովատ

Հիմնական բաղադրություններ	Ֆիբերային լազեր	Տյանցզին Քիփլերին կամ USA GW (ըստ ցանկության)
	Խելացի կտրող գլուխ	Շվեյցարիա RAYTOOLS
	Ինտելեկտուալ ջրի սառեցուցիչ	Wuhan Hanli
Կառավարման համակարգ	Օպերացիոն համակարգ	WiseCAM LS2000
	Ծրագրավորման և նեստավորման ծրագրակազմ օֆլայն ռեժիմում	WiseCAM Flat Nesting Software
	Հետևման համակարգ	WiseCAM
	Սերվո շարժիչ	WiseCAM Servo Bus
Բարձր ճշգրտության հաղորդաշղթա	Գծային ուղեգիծ	Թայվան HIWIN
	Ճշգրիտ սահող հիմնական բաղադրիչ	Ճապոնիա THK կամ NSK
	Ճշգրիտ ռեյկա	Թայվան YYC
	Ճշգրիտ ատամնանիվ	Թայվան YYC
	Ճշգրիտ պլանետային ռեդուկտոր	Թայվան Faston
Էլեկտրական կոմպոնենտներ	Շրջանառության անջատիչ	Ֆրանսիա SCHNEDER
	Ռելե	Ֆրանսիա SCHNEDER
	Դիրեկտ հասցենում է աספקտոր	Ֆրանսիա SCHNEDER
Կառուցվածքի մեջ	Գլխավոր ռեկա	Ոսկրային թիթեղի և պրոֆիլի հիբրիդային էլեկտրակառուցվածք, լարվածության կայունացման մշակում. CNC դարպասաձև ինտեգրված մշակում
	Խողովակի նյութ	Թեթև բարձր կոշտությամբ պրոֆիլային էլեկտրակառուցվածք
	Աշխատանքային սեղանի փոխանակման ռեժիմ	Ստացիոնար սեղան, ոչ փոխանակվող
	Խորհի արտահոսքի ռեժիմ	Բարձր օդային հոսքով՝ ներքևի տիպ
	Режым ўзмаўлення	Ժամանակացույցով քանակական ավտոմատ յուղում, մանրաթել ողնաշարի շարունակական հարթուկային յուղում
Պնեւմատիկ բաղադրիչներ	Սոլենոիդային վալվա	Տայվան AirTac
